Especificações técnicas #
| Geral | |
|---|---|
| Modelo | Jimny 1.3L Gasolina M/T |
| Ano referência para a elaboração desta ficha | 2011 (as versões posteriores até 2017 apenas incluem Airbag e ABS) |
| País de origem | Japão |
| Portas | 3 |
| Lugares | 4 |
| Capota | Rígida |
| Categoria Detran (Brasil) | Mista/Utilitário/Jipe |
| Faixa IPVA | 2233140 |
| Dimensões | |
|---|---|
| Comprimento total | 3645 mm |
| Comprimento total (com pneu sobressalente) | 3645 mm |
| Comprimento total (com cobertura do pneu sobressalente) | 3665 mm |
| Largura total | 1600 mm |
| Altura total (sem bagageiro de teto) | 1670 mm Versão HR: 1720 mm |
| Altura total (com bagageiro de teto) | 1705 mm Versão HR: 1755 mm |
| Entreeixos | 2250 mm |
| Bitola dianteira | 1355 mm |
| Bitola traseira | 1365 mm |
| Vão livre do solo | Manual do usuário: 200 mm Catálogo: 195 mm Versão HR: 235 mm |
| Peso em ordem de marcha | 1090 kg |
| Peso bruto total | 1420 kg |
| Capacidade de tração de reboque sem freio | 350 kg |
| Capacidade de tração de reboque com freio | 1300 kg |
| Ângulo de entrada | 37° (versão HR 41°) |
| Ângulo de break-over | 31° (versão HR 42°) |
| Ângulo de saída | 46° (versão HR 52°) |
| Porta malas | |
|---|---|
| Capacidade nominal | 113 L (método VDA) |
| Capacidade com bancos traseiros rebatidos | 324 L (método VDA) |
| Rodas e pneus | |
|---|---|
| Tamanho dos pneus | 205/70 R15 |
| Marca dos pneus | Bridgestone Dueler H/T 684 205/70 R15 |
| Tamanho dos pneus versão HR (até 2011) | 215/75 R15 |
| Marca dos pneus versão HR (até 2011) | Pirelli Scorpion ATR LT 215/75 R15 106T M+S |
| Alternativa de pneus para a versão HR (levantado pelo autor, confirmar dimensões externas e larguras antes de comprar) | Firestone Destination A/T LT215/75 R15 R106/103 BFGoodrich All-Terrain T/A KO LT215/75 R15/C Pirelli Scorpion ATR LT 215/75R15 106T Continental ContiCrossContact LX 215/75 R15 100T TL FR OWL Goodyear Wrangler AT/S LT 215/75 R15 106S BSL Yokohama Geolandar A/T-S 215/75 R15 100S G102 Maxxis LT 215/7 5R15 100S HT-750 Bravo Series |
| Tamanho do aro | 15" x 5,5" JJ |
| Tamanho do aro versão HR | 15" x 5,5" JJ |
| Porcas das rodas | 12mm x 1,25mm cônicas a 60° com cabeça hexagonal de 19mm Nota: São as mesmas do Grand Vitara |
| Parafusos do suporte do estepe | M10 1,25mm x 25mm com cabeça hexagonal de 14mm |
| Pressão dos pneus | Diant. 23 psi, Tras. 26 psi |
| Pressão dos pneus com carga | Diant. 23 psi, Tras. 28 psi |
| Pressão dos pneus versão HR (até 2011) | Diant. 28 psi, Tras. 28 psi |
| Pressão dos pneus versão HR (até 2011) com carga | Diant. 29 psi, Tras. 30 psi |
| Pressão dos pneus em caso de reboque de trailer | Diant. 23 psi, Tras. 31 psi |
| Alinhamento | |
|---|---|
| Convergência total nas rodas dianteiras | 4 +- 2mm |
| Convergência em cada roda (graus) | Não aplicável |
| Camber rodas dianteiras | 0° 30’ +- 1° |
| Caster rodas dianteiras | 1° 55’ +- 1° |
| Rodas traseiras | Não aplicável |
| Lâmpadas e iluminação | |
|---|---|
| Farol | 12V 60/55W - Lâmpada H4 |
| Indicador de direção dianteiro | 12V 21W - Lâmpada PY21W |
| Indicador de direção traseiro | 12V 15W - Lâmpada W16W |
| Indicador lateral | 12V 5W |
| Luz de estacionamento (lanterna) | 12V 5W - Lâmpada W5W |
| Luz do freio e lanterna traseira | 12V 21/5W - Lâmpada W21/5W |
| Luz da placa | 12V 5W - Lâmpada W5W |
| Luz de ré | 12V 21W - Lâmpada W21W |
| Iluminação interna | 12V 8W |
| Luz de neblina traseira | 12V 21W - Lâmpada W21W |
| Luz do “brake light” | 12V 21W - Lâmpada P21W |
| Luz do porta-malas (Não disponível no Brasil) | 12V 5W - Lâmpada W5W |
| Motor | |
|---|---|
| Tipo/Modelo | M13A (16 válvulas DOHC VVT) |
| Cilindros | 4 |
| Disposição | Longitudinal em linha |
| Diâmetro | 78 mm |
| Curso | 69,5 mm |
| Cilindrada | 1328 cm³ |
| Compressão | 9,5 : 1 +- 0,2 |
| Alimentação | Injeção eletrônica sequencial multiponto |
| Potência máxima | 85 cv a 6000 rpm |
| Torque máximo | 11,2 a 4100 rpm |
| Transmissão | |
|---|---|
| Modelo | MR60 |
| Tipo | Manual, 5 marchas |
| Relação 1° | 4,425 |
| Relação 2° | 2,304 |
| Relação 3° | 1,674 |
| Relação 4° | 1,190 |
| Relação 5° | 1,000 |
| Relação Ré | 5,151 |
| Redução final | 4,300 |
| Rosca da manopla do câmbio | 12mm x 1,25mm |
| Transferência | |
|---|---|
| Modelo | Drive Action 4x4 |
| Acoplamento 2WD | Tração 4x2 Traseira |
| Acoplamento 4WD | Tração 4x4 |
| Acoplamento 4WD-L | Tração 4x4 com reduzida |
| Relação de transferência normal (H) | 1,000 |
| Relação de transferência reduzida (L) | 2,002 |
| Direção | |
|---|---|
| Tipo | Esferas recirculantes com assistência hidráulica |
| Raio mínimo de giro | 4,9 m |
| Suspensão | |
|---|---|
| Dianteira | 3-link Eixo rígido com molas helicoidais |
| Traseira | 3-link Eixo rígido com molas helicoidais |
| Freios | |
|---|---|
| Dianteiro | Disco Sólido |
| Traseiro | Tambor |
| Especificação de peças do motor | |
|---|---|
| Velas de ignição | Irídio: NGK IFR6J11 Níquel: DENSO K20PR-U11 ou NGK BKR6E-11 |
| Correias | Continental 4PK954 Magneti Marelli 4MM841 |
| Bateria | 12V 38B20R ou 12V 55B24R (área fria) |
| Fluidos e lubrificação | |
|---|---|
| Volume do líquido de arrefecimento | 5,9 L |
| Especificação do líquido de arrefecimento | Anticongelante a base de etilenoglicol |
| Volume do reservatório de combustível | 40 L |
| Volume do óleo do motor | 4 L (incluindo filtro de óleo) |
| Especificação do óleo do motor | Qualidade SG, SH, SJ, SL ou SM 0W-20 (recomendado no manual), 5W-30, 10W-30, 10W-40, 15W-40, 20W-40 |
| Óleo utilizado na concessionária | Mobil Ecopower 5W30 |
| Volume de óleo do câmbio | 1,3 L |
| Especificação do óleo do câmbio | API GL-4 SAE 75W-90 |
| Volume de óleo do diferencial dianteiro | 1,65 L |
| Volume de óleo do diferencial traseiro | 1,35 L |
| Especificação do óleo do diferencial (tras. e diant.) | API GL-5 Hipóide SAE 80W-90 |
| Volume de óleo da caixa de transferência | 0,9 L (versão 4x4) |
| Especificação do óleo da caixa de transferência | API GL-4 SAE 75W-90 |
| Volume de óleo da direção hidráulica | ? |
| Especificação do óleo da direção hidráulica | ATF DEXRON-II, ATF DEXRON-IIE ou DEXRON-III |
| Volume de fluido de freio | ? |
| Especificação do fluido de freio | SAE J1703 ou DOT3 |
| Volume de água de lavagem dos vidros | 1,5 L |
| Especificação do gás do ar-condicionado | R-134a |
| Quantidade de gás do ar-condicionado | ? |
| Especificação de lubrificante para dobradiças de portas | Graxa resistente à água ou óleo do motor |
| Especificação de lubrificante para cilindro da fechadura | Lubrificante em spray |
| Especificação de lubrificante para a vedação do munhão | Suzuki Super Grease A - 99000-25010 (base de lítio) |
| Especificação de lubrificante para eixos cardã | Suzuki Super Grease A - 99000-25010 (base de lítio) |
| Graxa utilizada pela concessionária | Onyx Plus ON-049 |

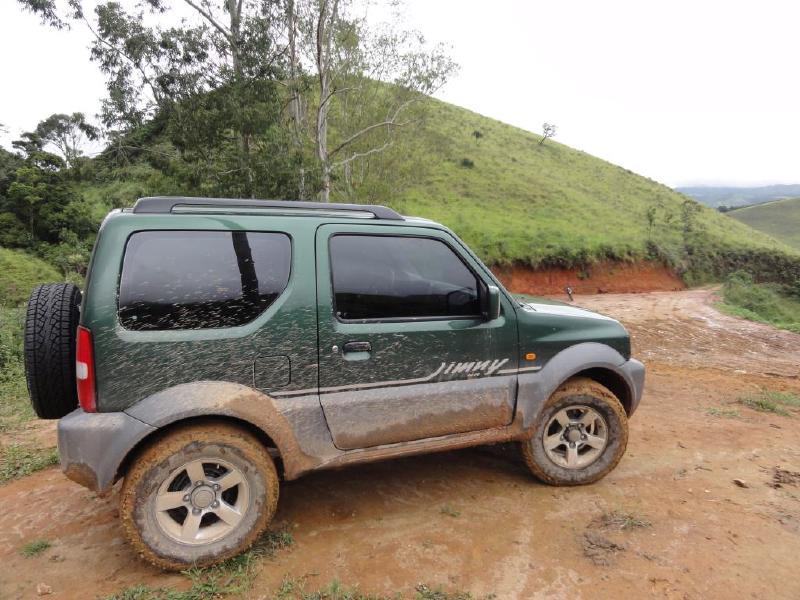

Galeria #
